Патент упаковки для дисков:
Transformbox

Изобретение относится к упаковке для хранения, складирования, демонстрирования и манипулирования дискообразными изделиями, такими как компакт-диски и им подобные (оптические диски: cd, dvd, blu-ray). Описана упаковка для оптических дисков, содержащая прямоугольный в торцевом сечении корпус с открытой стенкой, выдвижной вкладыш, который вставляют со стороны открытой стенки корпуса, футляр для оптических дисков, который крепится на выдвижном вкладыше, причем крепление выдвижного вкладыша к корпусу осуществляют при помощи отогнутых на 180⁰ и имеющих противоположное направление загиба язычковых пластин, защелкивающихся при задвигании выдвижного вкладыша в корпус, а футляр для оптических дисков закреплен на выдвижном вкладыше в подпружиненном положении. Технический результат: упаковка для дисков, которая обеспечивает защиту от механических повреждений дискообразных изделий, их удобное и хранение и складирование, а так же удобное извлечение их из упаковки.

Упаковка для оптических дисков «TPAHCФOPMБOKC»

ОПИСАНИЕ

Изобретение относится к упаковке для хранения, складирования, демонстрирования и манипулирования дискообразными изделиями, такими как компакт-диски и им подобные (оптические диски).

Известен документ RU 2196092 C2 от 21.03.1997 в котором описана упаковка для хранения, складирования и демонстрирования дискообразных изделий, состоящая из корпуса и размещенной в нем направляющей для дискообразного изделия. Корпус и направляющая выполнены путем сгибания или сгибания и склеивания первой и второй заготовок соответственно. Сложенная часть направляющей в зоне ее нижней части служит одновременно частью кармана для изделия и перегородкой, обеспечивающей размещение в упаковке двух изделий. Направляющая имеет сгибаемый клапан, образующий нижний упор для ограничения длины, на которую может быть выдвинута направляющая из корпуса.

Известен документ RU 35105 Ul от 27.12.2003 в котором описана упаковка для компакт дисков, содержащая корпус, фиксатор диска, кото¬ рый крепится на вкладыше, вставляемый в щелевое отверстие корпуса с помощью направляющих держателей, заполняющих расположенные на корпусе выемки, при этом корпус, фиксатор диска и направляющие держатели выполнены из листового пробкового материала, а вкладыш - из картона или пластика.

Известные упаковки обладают целым рядом недостатков.

Технической задачей на решение которой направлено настоящее изобретение является создание упаковки, которая обеспечивала бы удобство и надёжность хранения, складирования, а так же удобство демонстрирования дискообразных изделий.

Поставленная задача решается путём создания упаковки для оптических дисков, содержащей прямоугольный в торцевом сечении корпус с открытой стенкой, выдвижной вкладыш, который вставляют со стороны открытой стенки корпуса, футляр для оптических дисков, который крепится на выдвижном вкладыше, причём крепление выдвижного вкладыша к корпусу осуществляют при помощи отогнутых на 180° и имеющих противоположное направление загиба язычковых пластин, защелкивающихся при задвигании выдвижного вкладыша в корпус, а футляр для оптических дисков закреплён на выдвижном вкладыше в подпружиненном положении. Подпружиненное состояние футляра для оптических дисков относительно выдвижного вкладыша можно осуществлять при помощи разных методов, например при помощи пружинящих материалов (каучук, резина и т.д.) или пружин (пластинчатых, торсионных и т.д.).

Материал упаковки предпочтительно выбирают из бумаги, картона, картона с разнородными материалами покрытия, полипропилена и материалов на его основе, полиэтилена, полиэтилентерефталатгликоля, пленок экструдированных из APET смол, листового лентикулярного материала на основе ПЭТГ и АПЭТ, пластмасс, полимеров ПВХ, ПЭТ, капрона, стеклопластика, полистирола и различных комбинаций этих материалов. При изготовлении упаковки так же можно использовать материалы на основе резины и каучука, пробковые материалы, металлы и различных комбинаций этих материалов. В зависимости от применяемого материала элементы конструкции упаковки (корпус, выдвижной вкладыш, футляр для оптических дисков) могут изготавливаться различными методами, например сгибанием из листовых заготовок, сгибанием и склеиванием, сгибанием и клёпкой, сгибанием с ультразвуковым наклёпом, методом отлива готовых форм, методом отлива листовых заготовок и с последующим их сгибанием. В связи с тем, что в настоящее время производители оптических дисков выпускают продукцию разных размеров, размеры упаковки для оптических дисков предпочтительно варьируют в следующих интервалах: ширину от 8 до 25 см, длину от 12 до 40 см и высоту от 0,5 до 2,5 см. Данные интервалы являются предпочтительными при изготовлении упаковки но не обязательными.

Предпочтительно футляр для оптических дисков имеет закруглённую форму, при этом радиус закругления варьируют в интервале от 2,5 до 10 см. Данный интервал радиуса закругления футляра для оптических дисков является предпочтительным при изготовлении упаковки но не обязательным.

Предпочтительно, для удобства манипулирования выдвижным вкладышем, корпус упаковки со стороны открытой стенки имеет выемку. Выемку располагают сверху или сверху и/или снизу от открытой стенки. Так же возможно расположить выемку справа или справа и/или слева от открытой стенки корпуса. Крепления футляра для оптических дисков к выдвижному вкладышу можно осуществлять одним из следующих методов или их комбинацией: склеивание, термосклеивание, пайка, наклёп, различные виды сварки, при помощи скоб, различные методы ультразвукового наклёпа, при помощи механических замков.

Изобретение пояснено следующими изображениями:

• Фиг. 1 показывает открытую упаковку для оптических дисков;
• Фиг. 2 показывает упаковку для оптических дисков в закрытом состоянии;
• Фиг. 3 показывает открытую упаковку для оптических дисков вид сзади.

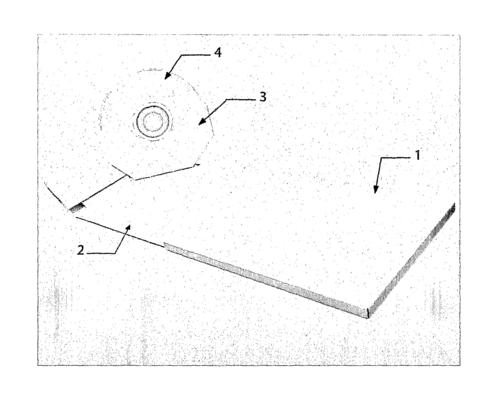

На фиг. 1 изображена изобретённая упаковка, состоящая из корпуса 1, вставленного в него выдвижного вкладыша 2 и футляра для оптических дисков 3, в который помещают оптический диск 4. Футляр для оптического диска закреплён на вкладыше.

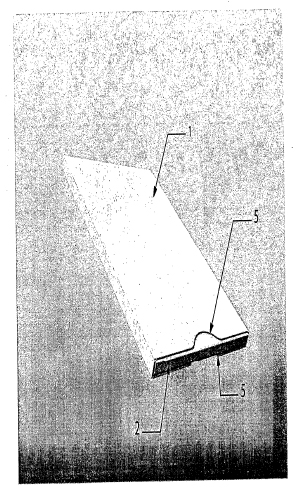

На фиг. 2 изображена изобретённая упаковка в закрытом состоянии, состоящая из корпуса 1 с открытой стенкой и задвинутого в него выдвижного вкладыша 2. На корпусе 1 выше и ниже открытой стенки сделана выемка 5.

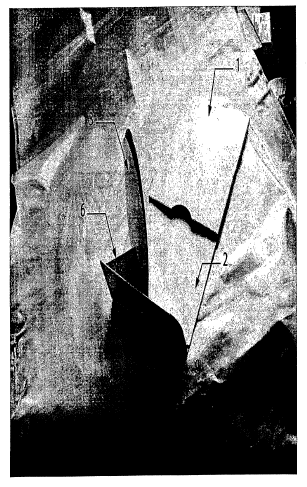

На фиг. 3 изображена открытая упаковка вид сзади, состоящая из корпуса 1, вставленного в него выдвижного вкладыша 2 и футляра для оптических дисков 3, закреплённый на вкладыше и снабжённый подпружиненным относительно выдвижного вкладыша устройством 6.

Упаковку собирают следующим образом. Выдвижной вкладыш 2 с закреплённым на нём футляром для оптических дисков 3 вставляют со стороны открытой стенки в корпус 1 и задвигают его внутрь. При этом происходит защёлкивание язычковых пластин (на рисунках не показаны) расположенных на корпусе 1 и выдвижном вкладыше 2, отогнутых на 145-180° и имеющих противоположное направление загиба. Футляр для оптических дисков 3 прижимают к телу выдвижного вкладыша 2 и задвигают вкладыш в корпус 1 до упора. Открытие упаковки происходит следующим образом. Выдвижной вкладыш 2 выдвигают из корпуса 1 до упора, который возникает в результате взаимодействия загнутых в противоположном направлении язычковых пластин выдвижного вкладыша 2 и корпуса 1. При этом футляр для оптических дисков 3 при помощи устройства 6 приводится в вертикальное положение, обеспечивая свободный доступ к хранимому оптическому диску 4. Доступ к задвинутому выдвижному вкладышу 2 обеспечивают выемки 5, сделанные на корпусе 1.

Таким образом изобретённая упаковка обеспечивает защиту от механических повреждений дискообразных изделий, их удобное и хранение и складирование, а так же удобное извлечение их из упаковки.

ФОРМУЛА

1. Упаковка для оптических дисков, содержащая прямоугольный в торцевом сечении корпус с открытой стенкой, выдвижной вкладыш, который вставляют со стороны открытой стенки корпуса, футляр для оптических дисков, который крепится на выдвижном вкладыше, отличающаяся тем, что крепление выдвижного вкладыша к корпусу осуществляют при помощи отогнутых на 145-180° и имеющих противоположное направление загиба язычковых пластин, защелкивающихся при задвигании выдвижного вкладыша в корпус, а футляр для оптических дисков закреплён на выдвижном вкладыше в подпружиненном положении.
2. Упаковка для дисков по п. 1 , отличающаяся тем, что материал упаковки выбирают из бумаги, картона, картона с разнородными материалами покрытия, полипропилена и материалов на его основе, полиэтилена, полиэтилентерефталатгликоля, пленок экструдированных из APET смол, листового лентикулярного материала на основе ПЭТГ и АПЭТ, пластмасс, полимеров ПВХ, ПЭТ, капрона, стеклопластика, полистирола, материалов на основе резины и каучука, пробкового материала, металлов и различных комбинаций этих материалов.
3. Упаковка для оптических дисков по п. 1 , отличающаяся тем, что ширину упаковки для оптических дисков варьируют в интервале от 8 до 25 CM₅ длину варьируют в интервале от 12 до 40 см, а высоту варьируют в интервале от 0,5 до 2,5 см.
4. Упаковка для дисков по одному из п.п. 1-3, отличающаяся тем, что футляр для оптических дисков имеет закруглённую форму.
5. Упаковка для оптических дисков по п. 4, отличающаяся тем, что радиус закругления футляра для оптических дисков варьируют в интервале от 2,5 до 10 см.
6. Упаковка для дисков по одному из п.п. 1-3, отличающаяся тем, что корпус со стороны открытой стенки имеет выемку, расположенную сверху или сверху и/или снизу от открытой стенки.
7. Упаковка для оптических дисков по одному из п.п. 1-3, отличающаяся тем, что корпус со стороны открытой стенки имеет выемку, расположенную справа или справа и/или слева от открытой стенки корпуса.
8. Упаковка для оптических дисков по п. 1, отличающаяся тем, что способ крепления футляра для оптических дисков к выдвижному вкладышу выбирают из склеивания, термосклеивания, пайки, наклёпа, различных видов сварки, при помощи скоб, различными методами ультразвукового наклёпа, при помощи механических замков и различных комбинаций этих методов.
